Desenhando polígonos - II

Mais sobre polígonos e PShape

Agora que já sabemos iterar por uma estrutura de dados, podemos usar as coordenadas das tuplas na lista que vimos anteriormente para desenhar um polígono ou mais genericamente um ‘forma’ PShape:

def setup():
    size(400, 400)

    pontos = [(50, 50), (300, 370), (200, 50), (150, 150)]

    beginShape()
    for x, y in pontos:
        vertex(x, y)
    endShape(CLOSE)

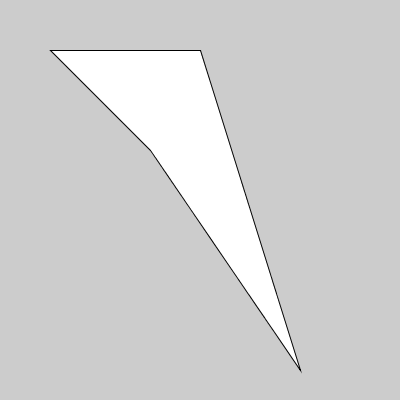

poligono_2

Formas com furos

Podemos criar furos dentro de formas PShape pendindo uma sequência de vértices, comvertex(), entre as funções beginContour() e endContour(), que por sua vez precisam estar entre beginShape() e endShape().

Note que é preciso que a direção dos pontos da forma interna, do furo, seja contrária a da forma externa.

No exemplo a seguir vamos descrever com uma lista de tuplas 3 vértices em sentido horário, e os vértices do furo no mesmo sentido. Para funcionar corretamente o furo, no segundo laço for os pontos do furo tem sua ordem invertida com pontos_furo[::-1]. Experimente remover essa inversão para ver o resultado!

def setup():
    size(400, 400)
    # fill(200, 100, 100)
    # rect(50, 50, 300, 300) # retângulo rosa pra destacar furo

    pontos_shape = [(20, 20), (330, 50), (300, 370)]
    pontos_furo = [(100, 40), (300, 60), (290, 300)]

    fill(255)
    beginShape()
    for x, y in pontos_shape:
        vertex(x, y)
    beginContour()
    for x, y in pontos_furo[::-1]:
        vertex(x, y)
    endContour()
    endShape(CLOSE)

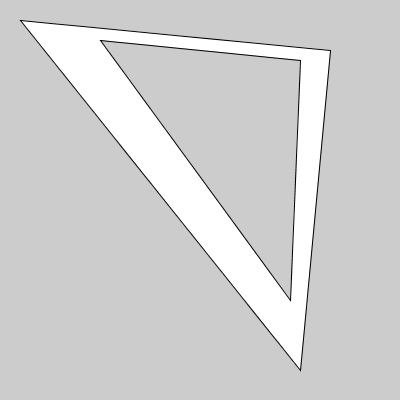

furo

Assuntos relacionados

EXTRA: Funções para desenhar sequências de pontos em forma de polígono

Desafio: Você conseguiria encapsular em uma função a parte do código que faz o desenho do polígono?

Resposta: Uma função que desenha polígonos a partir de sequências de pontos. ```python def setup(): size(400, 400) pontos_shape = [(20, 20), (330, 50), (300, 370)] draw_poly(pontos_shape) def draw_poly(pts, closed=True): """ Aceita como pontos sequencias de tuplas, lista ou vetores com (x, y) ou (x, y, z). Por default faz um polígono fechado. """ beginShape() # inicia o PShape for p in pts: vertex(p[0], p[1]) # ou use `vertex(*p)` para aceitar pontos em 3D # encerra o PShape if closed: endShape(CLOSE) else: endShape() ```

Avançado: Agora imagine uma função que desenha um PShape com furos se mandarmos uma lista de pontos, mais uma lista de furos com polígonos dentro.

Resposta: Uma função que desenha polígonos com furos. ```python def setup(): size(400, 400) pontos_shape = [(20, 20), (330, 50), (300, 370)] pontos_furo = [(290, 300), (300, 60), (100, 40)] poly_and_holes(pontos_shape, [pontos_furo]) # poly_and_holes(pontos_shape, pontos_furo) # tabém funciona saveFrame('contour_furo.png') def poly_and_holes(points, holes=None, closed=True): """ Aceita como pontos sequencias de tuplas, lista ou vetores com (x, y) ou (x, y, z). Note que `holes` espera uma sequencias de sequencias ou uma única sequencia de pontos. Por default faz um polígono fechado. """ def depth(seq): """ usada para checar se temos um furo ou vários devolve 2 para um só furo, 3 para vários furos """ if (isinstance(seq, list) or isinstance(seq, tuple) or isinstance(seq, PVector)): return 1 + max(depth(item) for item in seq) else: return 0 beginShape() # inicia o PShape for p in points: if len(p) == 2: vertex(p[0], p[1]) else: vertex(*p) # desempacota pontos em 3d # tratamento dos furos, se houver holes = holes or [] # equivale a: holes if holes else [] if holes and depth(holes) == 2: # sequência única de pontos holes = (holes,) # envolve em um tupla for hole in holes: # para cada furo beginContour() # inicia o furo for p in hole: if len(p) == 2: vertex(p[0], p[1]) else: vertex(*p) endContour() # final e um furo # encerra o PShape if closed: endShape(CLOSE) else: endShape() ```
