Desenhando polígonos - II

Mais sobre polígonos e outras “polilinhas” com Py5Shape

Uma forma alternativa ao begin_shape()/close_shape()

O Python tem uma estratégia especial, que é aproveitada por quem prepara as bibliotecas para nós, para quando é preciso “começar” uma operação e depois de um certo ponto do programa garantir que ela é “encerrada”;

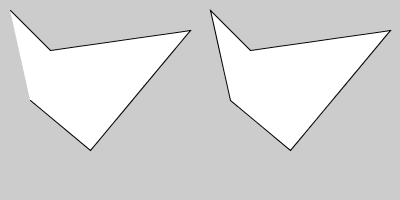

Nos exemplos iniciais de polígonos que vimos fizemos uso do par begin_shape() e end_shape() para produzir os desenhos abaixo.

size(400, 200)

begin_shape()  # inicia o desenho do polígono da esquerda
vertex(10, 10)
vertex(50, 50)
vertex(190, 30)
vertex(90, 150)
vertex(30, 100)
end_shape()  # encerra o desenho de um polígono aberto

begin_shape()  # inicia o desenho do polígono da direita
vertex(210, 10)
vertex(250, 50)
vertex(390, 30)
vertex(290, 150)
vertex(230, 100)
end_shape(CLOSE)  # encerra o desenho de um polígono fechado

A nova estratégia propõe que você crie um “contexto” em que a operação está acontecendo com a palavra chave with. É usado with e uma chamada para uma função que cria um gerenciador de contexto. Então você indica pela indentação do código as coisas que precisam acontecer naquele contexto, por exemplo enquanto o o begin_shape() está em ação. Quando a indentação acaba, o contexto se encerra, e, o gerenciador de contexto, cuida de encerrar o que tiver que ser encerrado. Veja como é possível desenhar os mesmos polígonos anteriores com essa estratégia.

size(400, 200)

with begin_shape():  # inicia o polígono aberto
    vertex(10, 10)
    vertex(50, 50)
    vertex(190, 30)
    vertex(90, 150)
    vertex(30, 100)
# acaba a indentação e terminou o desenho do polígono

with begin_closed_shape():  # inicia o polígono fechado
    vertex(210, 10)
    vertex(250, 50)
    vertex(390, 30)
    vertex(290, 150)
    vertex(230, 100)
# aqui já acabou o desenho do polígono

O resultado em desenho é exatamente o mesmo.

Usando pontos de uma estrutura de dados

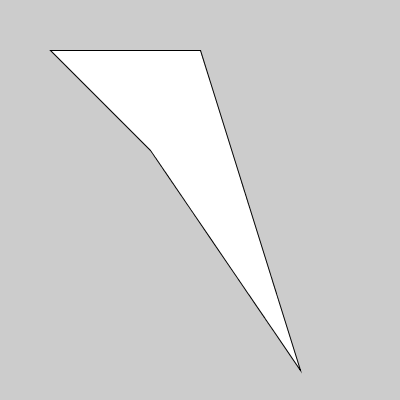

Sabendo iterar por uma estrutura de dados, podemos usar as coordenadas das tuplas na lista que vimos anteriormente para desenhar um polígono ou mais genericamente um ‘forma’ Py5Shape:

def setup():
    size(400, 400)

    pontos = [(50, 50), (300, 370), (200, 50), (150, 150)]

    begin_shape()
    for x, y in pontos:
        vertex(x, y)
    end_shape(CLOSE)

ou ainda mais sintético, se usarmos o gerenciador de contexto, com a forma with begin_closed_shape() e a função vertices() que aceita um iterável com os pontos dentro!

def setup():
    size(400, 400)

    pontos = [(50, 50), (300, 370), (200, 50), (150, 150)]

    with begin_closed_shape():
        vertices(pontos)

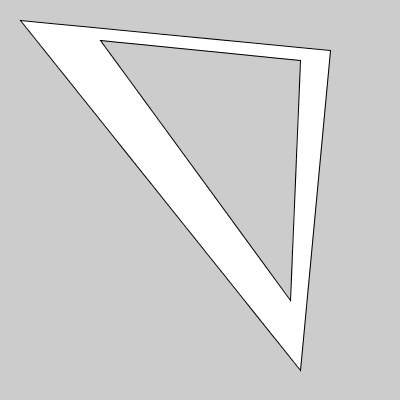

Formas com furos

Podemos criar furos dentro de formas Py5Shape pendindo uma sequência de vértices, comvertex(), entre as funções begin_contour() e end_contour(), que por sua vez precisam estar entre begin_shape() e end_shape().

Note que é preciso que a direção dos pontos da forma interna, do furo, seja contrária a da forma externa.

No exemplo a seguir vamos descrever com uma lista de tuplas 3 vértices em sentido horário, e os vértices do furo no mesmo sentido. Para funcionar corretamente o furo, no segundo laço for os pontos do furo tem sua ordem invertida com pontos_furo[::-1]. Experimente remover essa inversão para ver o resultado!

def setup():
    size(400, 400)
    # fill(200, 100, 100)
    # rect(50, 50, 300, 300) # retângulo rosa pra destacar furo

    pontos_shape = [(20, 20), (330, 50), (300, 370)]
    pontos_furo = [(100, 40), (300, 60), (290, 300)]

    fill(255)
    begin_shape()
    for x, y in pontos_shape:
        vertex(x, y)
    begin_contour()
    for x, y in pontos_furo[::-1]:
        vertex(x, y)
    end_contour()
    end_shape(CLOSE)

Assuntos relacionados

• Desenhando Polígonos - I
• Sequências e laços de repetição

EXTRA: Uma função para desenhar polígonos com furos

Imagine uma função que desenha uma forma poligonal baseada em vértices (Py5Shape) com furos se mandarmos uma lista de pontos, mais uma lista de furos com listas de pontos dentro.

def setup():
    size(400, 400)

    pontos_shape = [(20, 20), (330, 50), (300, 370)]
    pontos_furo = [(290, 300), (300, 60), (100, 40)]

    poly_shape(pontos_shape, [pontos_furo])  # note os colchetes extra, uma lista com uma lista dentro

def poly_shape(pts, holes=None, closed=True):
    """
    Aceita como pontos sequencias de tuplas, listas ou vetores com (x, y) ou (x, y, z).
    Note que `holes` espera uma sequencias de sequencia de pontos, que precisam estar
    em sentido anti-horário. Por default faz um polígono fechado.
    """
    begin_shape()  # inicia o Py5Shape
    vertices(pts)
    if holes:
        for hole in holes:
            with begin_contour():
                vertices(hole)
    # encerra o Py5Shape
    if closed:
        end_shape(CLOSE)
    else:
        end_shape()
