Transformando o sistema de coordenandas

Baseado no tutorial 2D Transformations (versão traduzida) de J. David Eisenberg

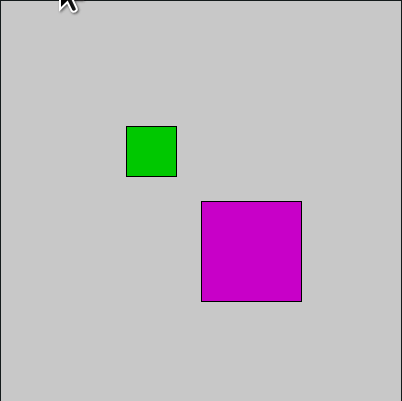

Processing tem funções embutidas que tornam fácil você mover, girar, e crescer ou encolher objetos por meio da manipulação do sistema de coordenadas. Isso torna possível, por exemplo desenhar um retângulo girado na tela, uma vez que a função rect() só sabe desenhar retângulos com os lados alinhados com o sistema de coordenadas.

Esta página apresenta funções translate, rotate, e scale, mas também algumas funções que permitem ‘guardar’ e ‘devolver’ o estado anterior do sistema de coordenadas (pushMatrix() e popMatrix()).

Translação: Movendo a grade

Quando você quer desenhar alguma coisa, especifica as cordenadas. Veja um retângulo simples desenhado com o código rect(20, 20, 40, 40). O sistema de coordenadas é como uma espécie de grade ou papel milimetrado, e está mostrado em cinza.

Black rectangle on gray numbered grid

Se você quiser mover o retângulo 60 unidades para a direita e 80 unidades para baixo, pode mudar as coordenadas somando ao x e y do ponto inicial: rect(20 + 60, 20 + 80, 40, 40) e o retângulo vai aparecer em um local diferente. (A seta é só para efeito dramático.)

Black rectangle on gray numbered grid, moved

Mas tem uma maneira mais interessante de fazer isso: em vez disso mover o sistema de coordenadas. Se você move a grado 60 unidades para a direita e 80 para baixo vai obter exatamente o mesmo resultado visual. Mover o sistema de coordenadas é chamado de translação.

grid moved with arrow showing motion

A coisa importante de se notar no diagrama anterior é que, do ponto de vista do retângulo, ele não se moveu nada. O canto superior esquerdo continua em (20,20). Quando você usa transformações, as coisas que você desenha não mudam de posição; o sistema de cordenadas muda.

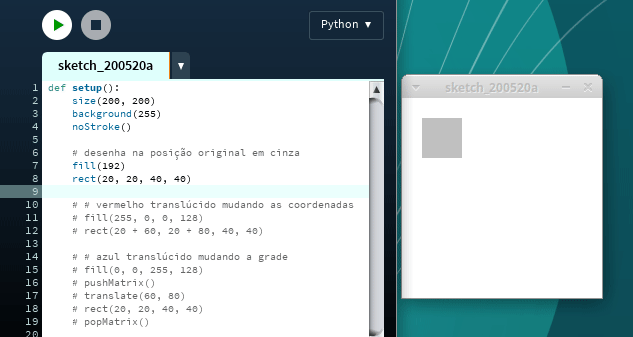

Abaixo o código que desenha o retângulo em vermelho mudando suas coordenadas, e então desenha em azul movendo a grade. Os retângulos são translúcidos de maneira que você pode ver que estão (visualmente) no mesmo lugar. Apenas o método usado para movê-los mudou. Copie este código no Processing e experimente:

def setup():
    size(200, 200)
    background(255)
    noStroke()

    # desenha na posição original em cinza
    fill(192)
    rect(20, 20, 40, 40)

    # vermelho translúcido mudando as coordenadas
    fill(255, 0, 0, 128)
    rect(20 + 60, 20 + 80, 40, 40)

    # azul translúcido mudando a grade
    fill(0, 0, 255, 128)
    pushMatrix()
    translate(60, 80)
    rect(20, 20, 40, 40)
    popMatrix()

retângulo movido

Vamos olhar o código de conversão em mais detalhes.pushMatrix() é uma função embutida que salva a posição atual do sistema de coordendas. O translate(60, 80) move o sistema de coordenadas 60 para direita e 80 para baixo. O rect(20, 20, 40, 40) desenha o retângulo no mesmo local em que estava originalmente. Lembre-se de que as coisas que você desenha não se movem - a grade se move. Por fim,popMatrix() restaura o sistema de coordenadas como estava antes de você fazer a translação.

Sim, você podia ter feito uma translação translate(-60, -80) para mover a grade de volta a sua posição original. No entanto, quando você começa a executar operações mais sofisticadas com o sistema de coordenadas, é mais fácil usar pushMatrix() e popMatrix() para salvar e restaurar o status em vez de precisar desfazer todas as suas operações. Mais adiante desses nomes tão estranhos.

Qual é a vantagem?

Você pode estar pensando que pegar o sistema de coordenadas e movê-lo é muito mais complicado do que apenas adicionar às coordenadas. Para um exemplo simples, como o retângulo, você está correto. Mas vamos dar um exemplo de onde o translate() pode facilitar a vida. Aqui está um código que desenha uma fileira de casas. Ele usa um loop que chama a função chamada casa(), que recebe o x e y da posição do canto superioe esquerdo da casa como parâmetros.

Row of stick-figure casas

def setup():
    size(400, 100)
    background(255)
    for i in xrange(10,350,50):
        casa(i, 20)

Este é o código para desenhar a casa alterando sua posição. Veja todos os acréscimos que você precisa fazer.

def casa(int x, int y):
    triangle(x + 15, y, x, y + 15, x + 30, y + 15)
    rect(x, y + 15, 30, 30)
    rect(x + 12, y + 30, 10, 15)

Compare isso com a versão da função que usa translate(). Neste caso o código desenha a casa no mesmo lugar, com o canto superior esquerdo em (0, 0), e deixa a translação fazer todo o trabalho.

def casa(int x, int y):
    pushMatrix()
    translate(x, y)
    triangle(15, 0, 0, 15, 30, 15)
    rect(0, 15, 30, 30)
    rect(12, 30, 10, 15)
    popMatrix()

Rotação

Além da translação, que move a grade, é possível girar o sistema de coordenadas com a função rotate(). Essa função tem um parâmetro ou argumento, um número de radianos que você quer rodar. Em graus, um círculo tem 360°. Quando descrevemos os ângulos em radianos, a circuferência completa tem 2π radianos. Eis aqui um diagrama de como Processing mede ângulos em graus (preto) e radianos (vermelho).

Degrees are measured clockwise with zero being at 3 o'clock

Como a maioria das pessoas pensa em graus, o Processing possui uma função embutida radians() que recebe um número em graus como argumento e o converte para você. Ele também possui uma função degrees() que converte radianos em graus. Dado esse cenário, vamos tentar girar um quadrado 45 graus no sentido horário.

def setup():
    size(200, 200)
    background(255)
    smooth()
    fill(192)
    noStroke()
    rect(40, 40, 40, 40)

    pushMatrix()
    rotate(radians(45))
    fill(0)
    rect(40, 40, 40, 40)
    popMatrix()

retângulo girado

Ei o que aconteceu? Como o quadrado foi movido e cortadao A resposta é: o quadrado não se moveu. A grade foi girada. Aqui está o que realmente aconteceu. Como você pode ver, no sistema de coordenadas girado, o quadrado ainda tem seu canto superior esquerdo em (40, 40).

shows grid rotated 45 degrees clockwise

Girando da maneira certa

A maneira certa de girar o quadrado é:

  1. Faça a translação da origem do sistema de coordenadas (0, 0) para onde você quer que seja o canto superior esquerdo do quadrado.
  2. Gire a grade π/4 radianos (45°)
  3. Desenhe o quadrado na origem.

Grid translated, then rotated

E aqui está o código que gera o resultado, sem as marcas de grade.

def setup():
    size(200, 200)
    background(255)
    smooth()
    fill(192)
    noStroke()
    rect(40, 40, 40, 40)

    pushMatrix()
    # mova a origem para o ponto de giro
    translate(40, 40)

    # em seguida gire a grade
    rotate(radians(45))

    # e desenhe o quadrado na origem
    fill(0)
    rect(0, 0, 40, 40)
    popMatrix()

E aqui está um programa que gera uma roda de cores usando rotação:

def setup():
    size(256, 256)
    background(255)
    smooth()
    noStroke()

def draw():
    if (frameCount % 10 == 0):
        fill(frameCount * 3 % 255,
             frameCount * 5 % 255,
             frameCount * 7 % 255)
        pushMatrix()
        translate(128, 128)
        rotate(radians(frameCount * 2 % 360))
        rect(0, 0, 100, 25)
        popMatrix()

roda de cores

Escalando

A transformação final do sistema de coordenadas é a mudança de escala, que altera o tamanho da grade. Dê uma olhada neste exemplo, que desenha um quadrado, depois redimensiona a grade para o dobro do tamanho normal e a desenha novamente.

def setup():
    size(200,200)
    background(255)

    stroke(128)
    rect(20, 20, 40, 40)

    stroke(0)
    pushMatrix()
    scale(2.0)
    rect(20, 20, 40, 40)
    popMatrix()

scale

Primeiro, você pode ver que o quadrado parece ter se movido. Claro que não. Seu canto superior esquerdo ainda está em (20, 20) na grade escalada para cima, mas esse ponto está agora duas vezes mais distante da origem do que no sistema de coordenadas original. Você também pode ver que as linhas são mais grossas. Isso não é ilusão de ótica - as linhas realmente têm o dobro da espessura, porque o sistema de coordenadas foi dimensionado para dobrar seu tamanho.

Desafio de programação aumente a o tamnaho do quadrado preto, mas mantenha o cantto superior esquerdo dele no mesmo lugar do quadrado cinza. Dica: use translate() para mover a origem, então use scale().

Não tem uma lei que diz que você tem que escalar as dimensões em x e y igualmente. Tente usar scale(3.0, 0.5) para fazer a dimensão em x três vezes maior e a dimensão em y metado do tamanho normal.

A ordem importa

Quando você faz várias transformações, a ordem faz diferença. Uma rotação seguida de uma translação seguida por uma mudança de escala não produzirá os mesmos resultados que uma translação seguida de uma rotação e uma mudança de escala. Aqui está um exemplo de código e os resultados.

def setup():
    size(200, 200)
    background(255)
    smooth()
    line(0, 0, 200, 0)    # desenha eixos
    line(0, 0, 0, 200)

    pushMatrix()
    fill(255, 0, 0)    # quadrado vermelho
    rotate(radians(30))
    translate(70, 70)
    scale(2.0)
    rect(0, 0, 20, 20)
    popMatrix()

    pushMatrix()
    fill(255)    # quadrado branco
    translate(70, 70)
    rotate(radians(30))
    scale(2.0)
    rect(0, 0, 20, 20)
    popMatrix()

ordem importa

A matriz de transformação

Sempre que você faz uma rotação, translação ou mudança de escala, as informações necessárias para a transformação são acumuladas em uma tabela de números. Essa tabela, ou matriz, possui apenas algumas linhas e colunas; no entanto, através do milagre da matemática, ela contém todas as informações necessárias para realizar qualquer série de transformações. E é por isso que pushMatrix() e popMatrix() têm essa palavra em seu nome.

O significado de push e pop

Sobre a parte push e pop dos nomes? Elas vêm de um conceito de computação conhecido como pilha, que funciona como um dispensador de bandejas com mola em uma lanchonete. Quando alguém coloca uma bandeja para a pilha, seu peso empurra a plataforma para baixo. Quando alguém precisa de uma bandeja, ela a pega da parte superior da pilha e as bandejas restantes aparecem um pouco.

De maneira semelhante, pushMatrix() coloca o status atual do sistema de coordenadas no topo de uma área de memória, e popMatrix() pega de volta o status. O exemplo anterior usou pushMatrix() e popMatrix() para garantir que o sistema de coordenação estivesse “limpo” antes de cada parte do desenho. Em todos os outros exemplos, as chamadas para essas duas funções não eram realmente necessárias, mas não custa nada salvar e restaurar o status da grade.

Notas:

Transformações Tri-dimensionais

Se você estiver trabalhando em três dimensões, poderá chamar a função translate() com três argumentos para as distâncias x, y, e z. Da mesma forma, você vhama scale() com três argumentos que indicam o quanto você deseja que a grade seja redimensionada em cada uma dessas dimensões

Para rotação, chame as funções rotateX(), rotateY(), ou rotateZ() para girar em torno de cada um dos eixos. Todas essas três funções esperam um argumento: o número de radianos a serem rotacionados.
