Introdução à programação
com Python em um contexto visual

Desenhando em um espaço fora da tela (offscreen buffer)

É possível desenhar em um objeto especial, uma espécie de tela virtual, criando superfícies PGraphics com a função createGraphics(), em vez de desenhar diretamente na tela em uma estratégia conhecida como offscreen buffer. Depois é possível mostrar ou não essa imagem na área de desenho normal com a função image() (a mesma que usamos para mostrar uma imagem externa carregada carregada com loadImage(), uma PImage).

Atenção: Não esqueça de usar .beginDraw() e .endDraw() ou você será brindado com uma NullPointerException

Algumas vantagens dessa estratégia podem ser:

Outra estratégia semelhante é desenhar em um objeto ou grupo de objetos PShape, que pode ser criado com a função createShape(), e pode depois desenhado na tela com `shape()’.

Um primeiro exemplo

def setup():
    size(400, 400)
    global img
    img = createGraphics(400, 400)
    img.beginDraw()
    img.clear() # limpa os pixels, deixa transparente
    # img.background(200) # fundo (opaco)
    img.fill(255, 0, 0)
    img.rect(100, 100, 100, 100)
    img.endDraw()

def draw():
    background(sin(radians(frameCount * 0.5)) * 128 + 128)
    image(img, 0, 0)
    fill(0, 0, 200)
    circle(mouseX, mouseY, 100)

Camadas que podem ser salvas em separado

def setup():
    size(600, 400)

def draw():
    global c0, c1
    # camada 0
    c0 = createGraphics(600, 400)
    c0.beginDraw()
    # c0.background(200) # fundo (opaco)
    c0.clear() # limpa os pixels, deixa transparente
    c0.fill(255, 0, 0)
    c0.rect(100, 100, 100, 100)
    c0.endDraw()
    # camada 1
    c1 = createGraphics(600, 400)
    c1.beginDraw()
    c1.clear() # limpa os pixels, deixa transparente
    c1.fill(0, 0, 200)
    c1.ellipse(200, 200, 200, 200)
    c1.endDraw()
    # desenhe as camandas na tela
    image(c0, 0, 0)
    image(c1, 0, 0)

def keyPressed():
    if key == 's':
        c0.save('camada0.png')
        c1.save('camada1.png')
        saveFrame("camadas-combinadas.png")

camada0 camada1 combinadas

Recortando imagens com uma máscara

def setup():
    global img
    size(500, 500)
    img = loadImage("imagem.png")
    # a máscara tem que ter tamanho igual a da imagem que vai ser clipada
    clip_mask = createGraphics(img.width, img.height)
    clip_mask.beginDraw()
    clip_mask.noFill()
    for i in range(256):
        clip_mask.stroke(255 - i)  # cor de traço vai de branco a preto
        clip_mask.circle(img.width / 2, img.height / 2, i * 2)
    clip_mask.endDraw()
    img.mask(clip_mask) # esta operação modifica a imagem
    imageMode(CENTER)

def draw():
    pass  # é necessário ter draw(), mesmo que vazio, para a interação com o mouse!

def mousePressed():
    translate(mouseX, mouseY)
    rotate(random(PI))
    image(img, 0, 0)

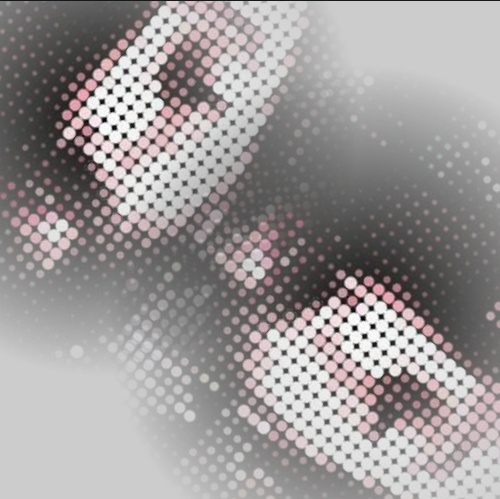

imagem clipada

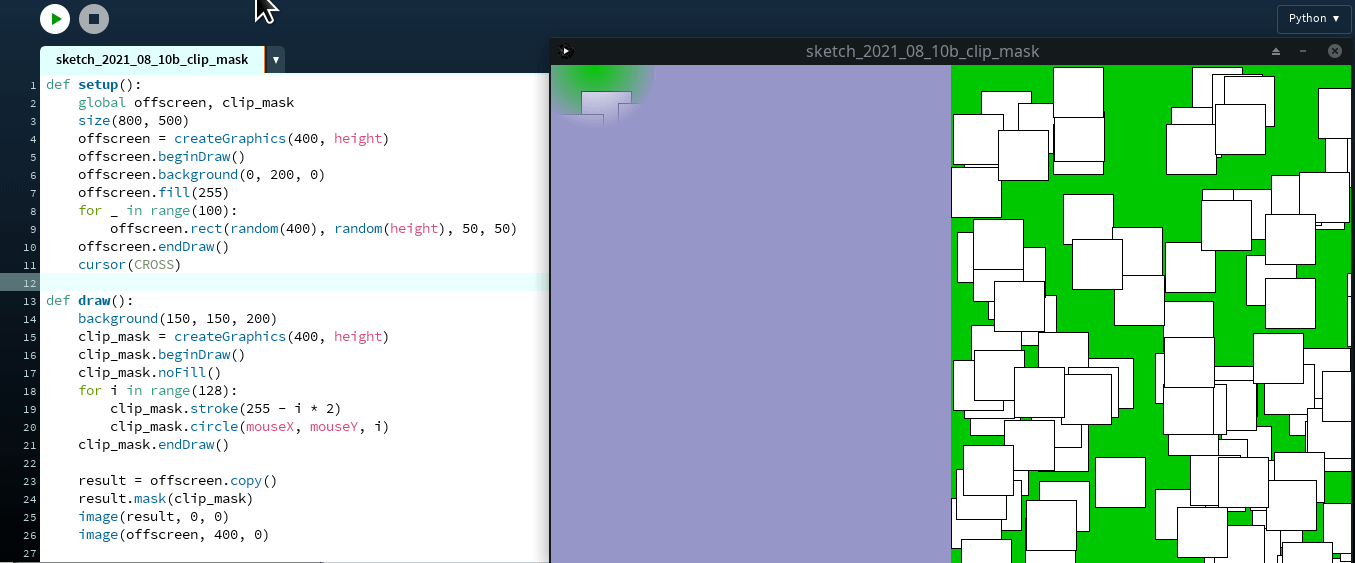

Criando uma máscara dinâmicamente

offscreen buffer

def setup():
    global offscreen, clip_mask
    size(800, 500)
    # vamos usar uma área de desenho fora da tela "offscreen buffer"
    offscreen = createGraphics(400, height)
    offscreen.beginDraw()  # necessário antes de desenhar na área
    offscreen.background(0, 200, 0)
    offscreen.fill(255)
    for _ in range(100):
        offscreen.rect(random(400), random(height), 50, 50)
    offscreen.endDraw() # também é preciso encerrar o desenho
    cursor(CROSS)  # cursor em cruz

def draw():
    background(150, 150, 200)
    # Uma outra área de desenho que vai ser uma máscara de recorte:  Regiões
    # brancas na máscara indicam posiçoes da imagem final que são mostradas,
    # regiões pretas serão ocultadas e as cinzas intermediárias mostradas translúcidas
    clip_mask = createGraphics(400, height)
    clip_mask.beginDraw()
    clip_mask.noFill()  # usaremos círculos vazados
    for i in range(128):
        clip_mask.stroke(255 - i * 2)  # cor de traço variável
        clip_mask.circle(mouseX, mouseY, i)
    clip_mask.endDraw()

    result = offscreen.copy()  # uma cópia da imagem original
    result.mask(clip_mask)     # esta operação modifica a imagem
    image(result, 0, 0)        # mostra a imagem modificada
    image(offscreen, 400, 0)   # mostra a imagem original

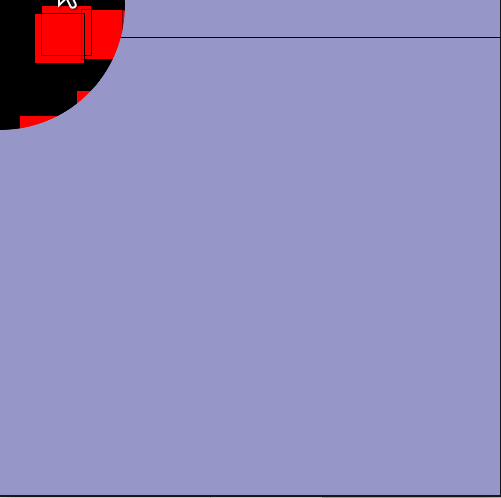

Exemplo avançado de máscara

def setup():
    global offscreen, clip_mask
    size(500, 500)
    offscreen = createGraphics(width, height)
    offscreen.beginDraw()
    offscreen.clear() # fundo transparente
    # offscreen.background(0, 200, 0, 100)  # é possível fundo translúcido
    offscreen.fill(255, 0, 0, 128)  # vermelho translúcido
    for _ in range(100):
        offscreen.rect(random(width), random(height), 50, 50)
    offscreen.endDraw()

def draw():
    background(150, 150, 200)
    y = frameCount % height
    line(0, y, width, y)

    clip_mask = createGraphics(width, height)
    clip_mask.beginDraw()
    clip_mask.fill(255)
    clip_mask.circle(mouseX, mouseY, 250)
    clip_mask.endDraw()

    result = offscreen.copy()
    # sem o mouse apertado é mais rápido (desconsidera alpha da imagem original)
    if mousePressed:
        result.mask(min_alphas(offscreen, clip_mask))
    else:
        result.mask(clip_mask) # máscara normal
    image(result, 0, 0)  # desenha na tela a imagem com a máscara aplicada

def min_alphas(img1, img2):
    """Devolve pixels com alfa do mais transparente de cada par de pixels"""
    img1.loadPixels()
    img2.loadPixels()
    return [min(pix1 >> 24 & 0xFF, pix2 >> 24 & 0xFF) # dark magic, don't ask
            for pix1, pix2 in zip(img1.pixels, img2.pixels)]

offscreen buffer
