Para que servem e como usar as funções sin(), cos() e atan2()

As funções trigonométricas não são nenhum bicho de sete cabeças, 2π cabeças, no máximo…

Um pouco sobre ângulos, para usar com seno, cosseno, e arco tangente

Para começar é preciso saber que na programação é comum que as funções que pedem um ângulo como argumento, o valor entre parênteses em sin(a)(seno de um ângulo a) e cos(a) (cosseno de um ângulo a), esperem que você informe esse ângulo em radianos, um jeito de descrever ângulos em que 2π (duas vezes pi, ou “dois pi radianos”) significa 360° (360 graus), π radianos é 180°, π/2 é 90° e assim por diante.

Para facilitar, o py5 oferece várias constantes relacionadas: TWO_PI (ou TAU, 360°), PI (180°), HALF_PI (90°), QUARTER_PI (45°).

Se você pensa em graus, ou não se sente confortável usando ângulos em radianos, pode usar radians(angulo_em_graus) para converter graus em radianos. Outras funções, como atan2(), que vamos ver nesta página, devolvem como resultado um ângulo em radianos, que por sua vez pode ser convertido em graus com degrees(angulo_em_radianos) se você precisar.

Seno e cosseno

Na origem essas funções tratam das relações entre ângulos e proporções das medidas dos triângulos, sendo muito estudadas, demonstradas, em triângulos retângulos ou em um círculo de raio unitário(o ciclo trigronométrico), mas para além desse contexto, das coisas mais úteis que você pode querer saber, e acredito não ser difícil demonstrar aqui, é que essas funções devolvem valores entre -1 e 1 de maneira cíclica, periódica.

Os primeiros exemplos a seguir são para visualizar como se dá o comportamento do seno e do cosseno.

sin() e cos() no espaço

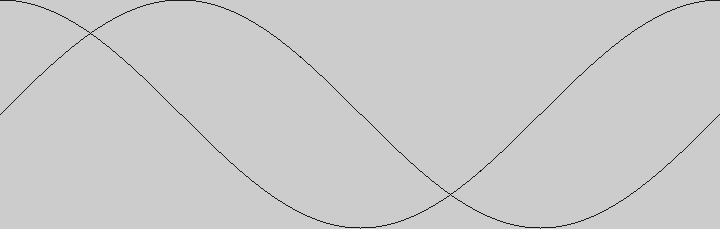

Para produzir a imagem acima, criamos um laço repetição que produz um x de 0 a 720 , dividimos esse x por 2, de forma a obter ângulos 0° a 360° (0 a 2π quando convertido em radianos).

Vamos multiplicar o valor do seno e do cosseno do ângulo pela metade da altura da tela(aproveitando para inverter o sinal pois o eixo Y do py5 cresce para baixo e estamos acostumados a ver os gráficos com a parte positiva para cima). Para deslocar a origem para baixo somamos esse mesmo valor de metade da altura da tela.

size(720, 229)  # 2 × 360, 4π radianos
for x in range(width):
    meia_altura = height / 2
    ang = radians(x / 2.0)  # 720 pixels -> 360 graus
    seno = sin(ang) * -meia_altura + meia_altura
    point(x, seno)
    cosseno = cos(ang) * -meia_altura + meia_altura
    point(x, cosseno)

Qual é o seno e qual o cosseno? Veja o resultado das instruções a seguir.

print(sin(0))  # exibe no console: 0.0
print(cos(0))  # exibe no console: 1.0

O seno é o que começa à esquerda no 0, na meia altura da tela, e o cosseno é o que começa no alto valendo 1.

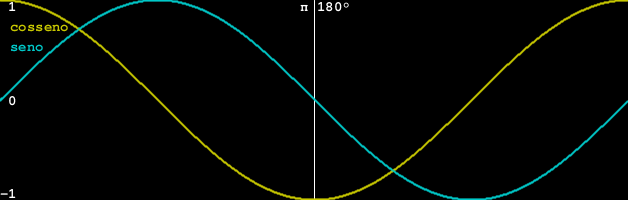

Outra versão com algumas indicações

Desta vez o exemplo usa translate() e scale() para deslocar e inverter o eixo Y. E o X vai de 0 a aproximadamente 2π mutiplicado por 100

def setup():
    size(628, 200)  # malandrangem 2π×100, 2×100
    text_font(create_font('FreeMono Bold', 14))
    background(0)
    translate(0, 100)  # desloca o Y meia tela
    indicacoes()  # desenha textos e linha em π

    stroke_weight(2)
    scale(1, -1)  # inverte o Y
    for x in range(width):
        a = x / 100.0  # width ~2π×100
        y_cosseno = cos(a) * 100
        stroke(200, 200, 0)
        point(x, y_cosseno)
        y_seno = sin(a) * 100
        stroke(0, 200, 200)
        point(x, y_seno)

def indicacoes():
    fill(255)
    text(" 0", 0, 5)
    text("-1", 0, 98)
    text(" 1", 0, -90)
    stroke(255)
    stroke_weight(1)
    line(width / 2.0, -height / 2.0,
         width / 2.0, height / 2.0)
    text(u"π 180°", -14 + width / 2.0,
         10 - height / 2.0)
    fill(200, 200, 0)
    text("cosseno", 10, -70)
    fill(0, 200, 200)
    text("seno", 10, -50)

sin() e cos() no tempo

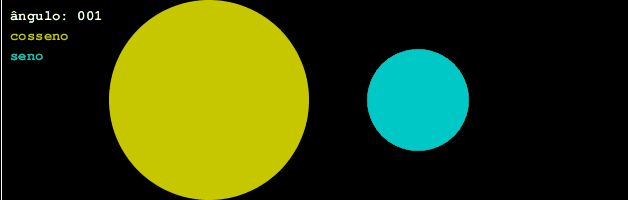

Seno e cosseno são muito úteis para fazer animações cíclicas, é muito fácil usar a contagem pronta dos quadros oferecida pelo py5, frame_count como se fosse um ângulo em graus, converta em radianos e voi-lá!

def setup():
    size(628, 200)  # malandrangem 2π×100, 200
    text_font(create_font('FreeMono Bold', 14))

def draw():
    background(0)
    a = radians(frame_count)
    indicacoes()  # desenha textos e linha móvel
    tam_cosseno = 100 + cos(a) * 100
    fill(200, 200, 0)
    ellipse(width / 3, height / 2,
            tam_cosseno, tam_cosseno)
    tam_seno = 100 + sin(a) * 100
    fill(0, 200, 200)
    ellipse(2 * width / 3, height / 2,
            tam_seno, tam_seno)

def indicacoes():
    a = frame_count % 360
    x = radians(a) * 100  # width tem aprox. 2π×100 pixels
    stroke(255)
    line(x, 0, x, height)
    fill(255)
    no_stroke()
    text(f'ângulo: {a:0>3}', 10, 20)
    fill(200, 200, 0)
    text('cosseno', 10, 40)
    fill(0, 200, 200)
    text('seno', 10, 60)

Note que seno ou cosseno valendo zero significa que a bolinha fica com tamanho 100, com valor -1 ela deseaparece e com o valor 1 ela ganha o seu diâmetro máximo de 200 pixels.

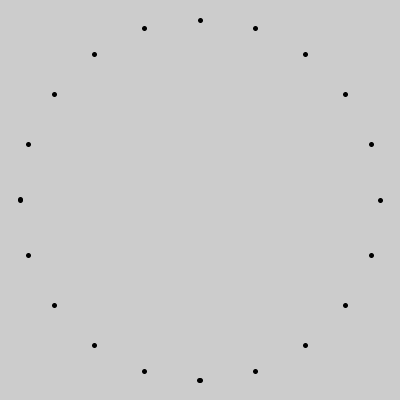

Seno e cosseno fornecem as coordenadas dos pontos de um círculo!

Com seno, cosseno, o raio e coordenadas do centro, é possível calcular o X e Y de um ponto para cada ângulo em um círculo, isso permite desenhar polígonos regulares e estrelas, por exemplo.

size(400, 400)
x_centro, y_centro = width / 2, height / 2
raio = 180
for graus in range(0, 360, 18):  # cada 18°
    ang = radians(graus)
    x = x_centro + raio * cos(ang)
    y = y_centro + raio * sin(ang)
    stroke_weight(5)
    point(x, y)

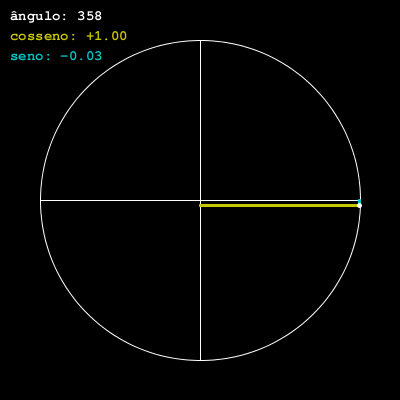

Uma versão animada e com algumas indicações

Vamos agora desenhar atualizando o ângulo com o tempo, dessa forma animando o ponto no círculo.

def setup():
    global x_centro, y_centro, raio
    size(400, 400)
    text_font(create_font('FreeMono Bold', 14))
    x_centro, y_centro = width / 2, height / 2
    raio = 160

def draw():
    background(0)
    indicacoes()  # desenha textos, círculo e linhas
    ang = -radians(frame_count)  # prefiro anti-horário
    x = x_centro + raio * cos(ang)
    y = y_centro + raio * sin(ang)
    stroke_weight(3)
    stroke(0, 200, 200)
    line(x, y_centro, x, y)  # linha do seno
    stroke(200, 200, 0)
    line(x_centro, y, x, y)  # linha do cosseno
    stroke_weight(5)
    stroke(255)
    point(x, y)  # o ponto no círculo

def indicacoes():
    stroke(255)
    stroke_weight(1)ou o sumário
    no_fill()
    circle(x_centro, y_centro, raio * 2)
    line(x_centro, y_centro - raio,
         x_centro, y_centro + raio)
    line(x_centro - raio, y_centro,
         x_centro + raio, y_centro)
    fill(255)
    graus = frame_count % 360
    ang = radians(graus)
    seno = sin(ang)
    cosseno = cos(ang)
    text(f'ângulo: {graus:0>3}', 10, 20)
    fill(200, 200, 0)
    text(f'cosseno: {cosseno:+.2f}', 10, 40)
    fill(0, 200, 200)
    text(f'seno: {seno:+.2f}', 10, 60)

A função do arco tangente

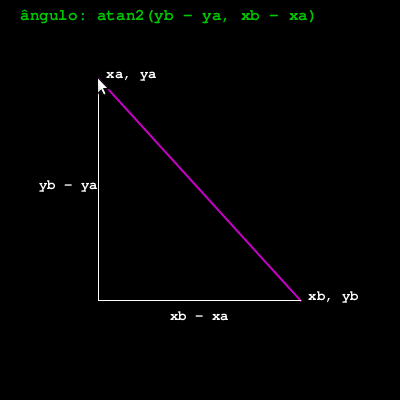

Como descobrir a inclinação de um segmento de reta?

A função atan() (arco tangente) devolve o ângulo a partir da tangente desse ângulo, e é possível calcular a tangente dividindo o cateto oposto pelo cateto adjacente, no caso os lados paralelos aos eixos, do triângulo formado pelos pontos de uma ‘linha’ (como chamamos informalmente um segmento de reta definido por dois pontos).

O cateto oposto é a diferença dos valores em Y e o adjacente a diferença dos valores em X das coordenadas da linha. Só que na prática isso é uma encrenca, se a linha ficar na vertical teremos uma divisão por zero… Muito mais prático é entregar o trabalho de dividir para uma ‘versão 2’ da função do arco tangente: atan2(dy, dx), os dois argumentos são as medidas dos catetos e ela cuida de tudo nos devolvendo um ângulo em radianos.

Note que vamos obter ângulos com valores entre -π e π (entre -180 e 180 graus) em vez de 0 a 2π. Você pode somar a constate PI do py5 ao valor se preferir essa segunda faixa.

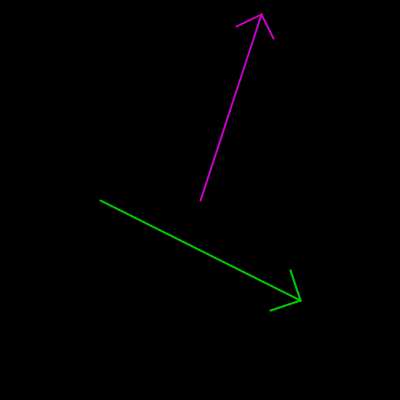

Desenhando uma seta com atan2()

Para demonstrar a utilidade de se saber o ângulo de uma linha, vamos desenhar uma seta! Na verdade, saber o ângulo de uma linha da qual conhecemos as coordenadas permite desenhar todo tipo de elemento alinhado ou com ângulo a ela relacionado.

A estratégia mostrada inicialmente é usar o ângulo da linha para girar o sistema de coordenadas, dentro da função seta(), e desenhar a cabeça com as coordenadas transformadas.

def setup():
    size(400, 400)
    stroke_weight(2)

def draw():
    background(0)
    stroke(200, 0, 200)
    seta(200, 200, mouse_x, mouse_y)
    stroke(0, 200, 0)
    seta(100, 200, 300, 300)

def seta(xa, ya, xb, yb):
    tam_seta=dist(xa, ya, xb, yb)
    ang=atan2(yb - ya, xb - xa)
    line(xa, ya, xb, yb)
    push_matrix()
    translate(xb, yb)
    rotate(ang)
    tam_ponta=tam_seta / 10
    line(0, 0, -tam_ponta, tam_ponta)
    line(0, 0, -tam_ponta, -tam_ponta)
    pop_matrix()

Mas, você pode querer calcular você mesma as coordenadas dos vértices da cabeça da seta assim:

def seta(xa, ya, xb, yb):
    tam_seta = dist(xa, ya, xb, yb)
    ang = atan2(yb - ya, xb - xa)
    line(xa, ya, xb, yb)
    tam_ponta = tam_seta / 10 * sqrt(2)
    xpe = xb + cos(ang + QUARTER_PI + PI) * tam_ponta
    ype = yb + sin(ang + QUARTER_PI + PI) * tam_ponta
    line(xb, yb, xpe, ype)  # parte esquerda da ponta
    xpd = xb + cos(ang - QUARTER_PI + PI) * tam_ponta
    ypd = yb + sin(ang - QUARTER_PI + PI) * tam_ponta
    line(xb, yb, xpd, ypd)  # parte direita da ponta

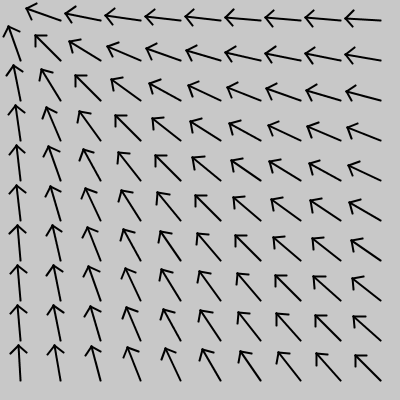

Apontando para o mouse

Ampliando a estratégia mostrada na segunda versão da seta, em que a coordenada dos pontos são calculados usando seno e cosseno, é possível fazer setas de tamanho fixo, apontadas para o mouse. O ângulo continua sendo providenciado pela função do arco tangente.

def setup():
    size(400, 400)
    stroke_weight(2)
    no_cursor()  # desativa a setinha do mouse

def draw():
    background(200)
    for i in range(10):
        x = 20 + i * 40
        for j in range(10):
            y = 20 + j * 40
            if dist(x, y, mouse_x, mouse_y) > 35:
                seta_tam_fixo(x, y, mouse_x, mouse_y, 35)

def seta_tam_fixo(xa, ya, xb, yb, tam):
    ang = atan2(yb - ya, xb - xa)
    tam_ponta = tam / 4 * sqrt(2)
    xp = xa + cos(ang) * tam
    yp = ya + sin(ang) * tam
    line(xa, ya, xp, yp)  # corpo com tamanho fixo
    xpe = xp + cos(ang + QUARTER_PI + PI) * tam_ponta
    ype = yp + sin(ang + QUARTER_PI + PI) * tam_ponta
    line(xp, yp, xpe, ype)  # parte esquerda da ponta
    xpd = xp + cos(ang - QUARTER_PI + PI) * tam_ponta
    ypd = yp + sin(ang - QUARTER_PI + PI) * tam_ponta
    line(xp, yp, xpd, ypd)  # parte direita da ponta

Note que ocultei a setinha do mouse com no_cursor(), é possível voltar com o cursor, e escolher outros formatos ou até uma imagem como cursor, consulte a documentação de cursor().

Extra: Calculando a rotação de pontos na unha

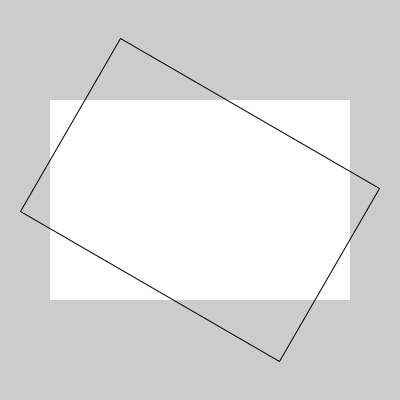

A função rotate_point() abaixo permite calcular qual seria a posição de um ponto, fazendo a rotação em torno de um outro ponto indicado e um ângulo.

Com ela é possível calcular, por exemplo, os vértices de um retângulo, como implementado na função rect_points(), e desenhar um retângulo inclinado sem usar as transformações do sistema de coordenadas.

def setup():
    size(400, 400)
    rect_mode(CENTER)
    # retângulo normal, sem borda
    no_stroke()
    rect(200, 200, 300, 200)
    # retângulo rotacionado, sem preenchimento
    stroke(0)
    no_fill()
    rps = rect_points(200, 200, 300, 200, ang=radians(30), mode=CENTER)
    with begin_closed_shape():
        vertices(rps)

def rotate_point(x_original, y_original, ang, x_centro=0, y_centro=0):
    x, y = x_original - x_centro, y_original - y_centro
    xr = x * cos(ang) - y * sin(ang)
    yr = y * cos(ang) + x * sin(ang)
    return (xr + x_centro, yr + y_centro)


def rect_points(ox, oy, w, h, ang=None, mode=CORNER):
    if mode == CENTER:
        x, y = ox - w / 2.0, oy - h / 2.0
    else:
        x, y = ox, oy
    pts = [(x, y), (x + w, y), (x + w, y + h), (x, y + h)]
    if ang is None:
        return pts
    else:
        return [rotate_point(x, y, ang, ox, oy)
                for x, y in pts]
