Pixels e imagens

Uma imagem digital, por vezes chamada de uma imagem bitmap ou raster, nada mais é do que uma sequência de números, frequentemente indicando variações de vermelho, verde e azul (mistura das primárias de cor-luz) numa localização particular de uma grade de pixels, um neologismo cunhado na década de 60 juntado pix, abreviação de picture, e el de element, é o menor elemento de uma imagem.

A maior parte do tempo nós visualizamos esses pixels como mosaicos miniatura justapostos na tela do computador. No entanto, com um pouco de pensamento criativo e com a manipulação dos pixels com código, podemos mostrar esta informação de inúmeras maneiras. Apesar disso, de tempos em tempos, podemos querer quebrar nossa rotina de desenho corriqueira e manipular os pixels da tela diretamente. O Processing proporciona isso através de um array (uma estrutura de dados que lembra uma lista mas que tem todos os elementos do mesmo tipo e um tamanho predefinido) para descrever os pixels. A biblioteca py5 permite acessar esse array (em que os pixels são representados como inteiros de 32 bits) e permite também manipular os pixels como um array NumPy com uma estrutura um pouco mais complexa.

Começando com a ideia geral dos pixels na memória

Estamos acostumados com a ideia de cada pixel na tela ter uma posição X e Y numa janela. No entanto, um array de pixels tem apenas uma dimensão na memória, armazenado os valores de cor numa sequência linear.

Como os pixels aparecem:

Como os pixels são armazenados na memória:

Um exemplo de acesso aos pixels com .get_pixels

def setup():
    global img
    size(400, 400)
    no_stroke()
    rect_mode(CENTER)
    img = load_image("ale.jpg")  # carregando uma imagem da pasta /data/


def draw():
    # desenha a imagem (Py5Image, x, y, [largura, altura]*) *opcionais
    image(img, 0, 0)
    cor = img.get_pixels(mouse_x, mouse_y)  # pega a cor do pixel sob o mouse
    r = red(cor)    # componente vermelho do pixel
    g = green(cor)  # componente verde do pixel
    b = blue(cor)   # componente azul do pixel
    fill(cor)
    circle(mouse_x, mouse_y, 60)  # desenha um círculo com a cor do pixel
    fill(255, 0, 0)  # vermelho
    rect(mouse_x, mouse_y + 60, r, 20)
    fill(0, 255, 0)  # verde
    rect(mouse_x, mouse_y + 80, g, 20)
    fill(0, 0, 255)  # azul
    rect(mouse_x, mouse_y + 100, b, 20)

Manipulando individualmente os pixels de uma imagem

O método load_pixels() dá acesso a um array contendo os pixels da imagem e update_pixels() atualiza na imagem modificações que tenham sido feitas no array.

Use create_image() para criar um novo objeto Py5Image (tipo de dados para armazenar imagens) vazio, fornecendo assim um buffer de pixels que pode ser manipulado.

# w (largura em pixels), h (altura em pixels),
# formato (RGB, ARGB ou ALPHA: canal alpha em escala de cinzas)
create_image(w, h, formato)

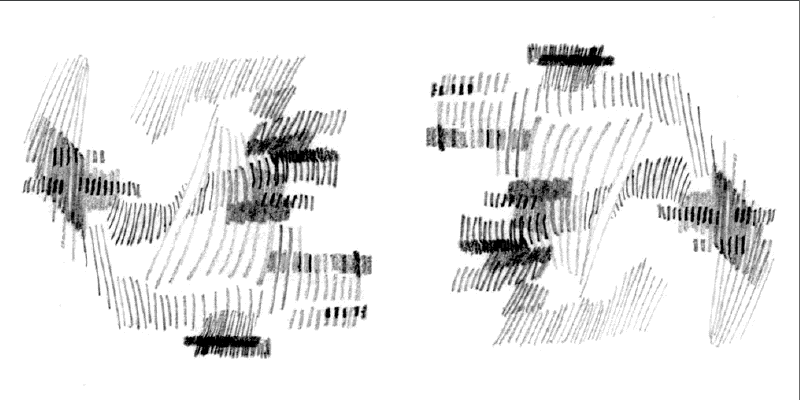

Um exemplo de inversão de uma lista de pixels

• Copie na pasta data: desenho.gif
• Aperte a tecla i

def setup():
    global img  # define um objeto PImage chamado imagem
    global img_aux  # define um objeto PImage chamado imagem auxiliar
    img = load_image("desenho.gif")  # carrega uma imagem
    img_aux = img  # carrega a imagem auxiliar
    # define o tamanho da tela
    this.surface.set_size(img.width * 2, img.height)


def draw():
    background(255)
    image(img, 0, 0)
    image(img_aux, img.width, 0)


def key_pressed():
    global foto, img_aux
    img.load_pixels()
    img_aux.load_pixels()
    foto = create_image(img.width, img.height, RGB)
    foto.load_pixels()

    if key == 'i':
        origem = img.width * img.height
        # multiplicar a largura pela altura para encontrar o último pixel
        destino = 0
        for temp in range(origem-1, -1, -1):
            # origem -1 pq começamos contar do 0
            foto.pixels[destino] = img.pixels[temp]
            destino += 1

    img_aux = foto
    img_aux.update_pixels()```

Filtros de imagem

Processing oferece uma série de filtros prontos que podem ser aplicados em qualquer imagem. O comando filtro() aplica um filtro em uma imagem usando a sintaxe filter(MODE) ou filter(MODE, level)

Modos disponíveis como parâmetros de apply_filter()

THRESHOLD: Converte a imagem em pixels pretos ou brancos, dependendo se eles estão acima ou abaixo do limite definido pelo parâmetro de nível. O nível deve estar entre 0, 0 (preto) e 1, 0 (branco). Se nenhum nível for especificado, 0, 5 será usado.

img = load_image("exemplo.jpg")
image(img, 0, 0)
apply_filter(THRESHOLD)

GRAY: Converte as cores na imagem em equivalentes de escala de cinza. Nenhum parâmetro é usado.

INVERT: Define cada pixel para o seu valor inverso. Nenhum parâmetro é usado.

POSTERIZE: Limita cada canal da imagem ao número de cores especificado como parâmetro. O parâmetro pode ser configurado para valores entre 2 e 255, mas os resultados são mais visíveis nos intervalos inferiores.

BLUR: executa um borramento Gaussiano(n.t. Guassian blur), sendo que o parâmetro level especifica a extensão do borramento. Nos casos em que o parâmetro level não é utilizado, o borramento equivalente a um borramento gaussiano de raio 1.

OPAQUE: Define o canal alfa de forma totalmente opaca. Nenhum parâmetro é usado.

ERODE: Reduz as áreas de luz. Nenhum parâmetro é usado.

DILATE: Aumenta as áreas de luz. Nenhum parâmetro é usado.

Manipulação de bits em Pixels

O valor de um pixel é representado no Processing Java como um número inteiro. Nesse sentido, uma imagem digital é um array de números inteiros, como vimos acima. Um inteiro é composto de 32 bits ou 4 bytes para armazenar a informação sobre a cor dos pixels. Especificamente, o primeiro byte(ou seja, 8 bits - um número entre 0 and 255) armazena o grau de transparência (canal alpha), o segundo byte para vermelho, terceiro byte para verde e o quarto byte para azul. Esquematicamente, os bits de inteiros, representando um pixel, aparecem assim:

Esses valores podem ser manipulados com “bit shifting”. Isso significa que para acessar uma cor, nós precisamos mexer no nível dos bits para extrair os 8 bits específicos que desejamos.

Outro arranjo de pixels numpy.arrays

A biblioteca py5 permite uma interface NumPy para os pixels das imagens.
