Introdução à programação
com Python em um contexto visual

Grades retangulares: filas e colunas de elementos

Para produzir uma grade retangular de elementos (filas e colunas) podemos utilizar laços de repetição ‘encaixados’ ou ‘aninhados’ (nested).

Vamos começar com uma fila de círculos:

size(400, 40)
num_colunas = 10
w_coluna = 40
for coluna in range(num_colunas):  # coluna vai de 0 a 9
    x = coluna * w_coluna + w_coluna / 2  # começa 20 e aumenta de 40 em 40
    circle(x, 20, 35)

Seria possível obter o mesmo resultado usando a estratégia range(inicio, parada, passa)

# deslocamento (offset) inicial: 20 - deslocamento horizontal de cada círculo: 40
for x in range(20, 400, 40): # 10 números de 20 a 380, incluso, de 40 em 40
    circle(x, 20, 35) # círculos de diâmetro 35

Imagine que é possível escrever de forma parecida uma fila vertical, uma coluna de círculos…

Pense em como você escreveria o código e depois clique para a resposta
size(400, 400)
for fila in range(num_filas):  # fila vai de 0 a 9
    y = fila * h_fila + h_fila / 2
    circle(20, y, 35)
# deslocamento (offset) inicial: 20 - deslocamente vertical de cada círculo: 40
for y in range(20, 400, 40): # 10 números de 20 a 380, incluso, de 40 em 40
    ellipse(20, y, 35, 35) # círculos de diâmetro 35

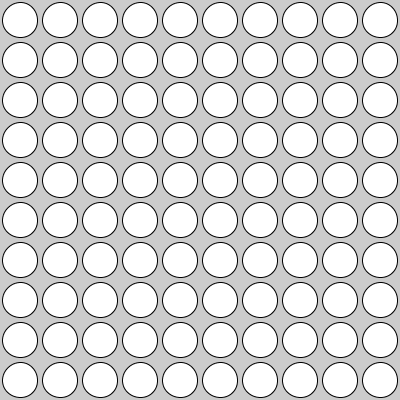

Em seguida, veremos o empilhamento de filas se torna uma grade de elementos:

size(400, 400)
num_filas = num_colunas = 10
h_fila = w_coluna = 40
for fila in range(num_filas):  # fila vai de 0 a 9
    y = fila * h_fila + h_fila / 2
    for coluna in range(num_colunas):  # coluna vai de 0 a 9
        x = coluna * w_coluna + w_coluna / 2
        circle(x, y, 35)

A mesma grade usando o range() com início, parada e passo.

# deslocamento (offset) inicial: 20 - largura das colunas: 40
for x in range(20, 400, 40): # 10 números de 20 a 380, de 40 em 40
    # deslocamento (offset) inicial: 20 - altura das filas: 40
    for y in range(20, 400, 40): # 10 números de 20 a 380, de 40 em 40
        circle(x, y, 35) # círculos de diâmetro 35

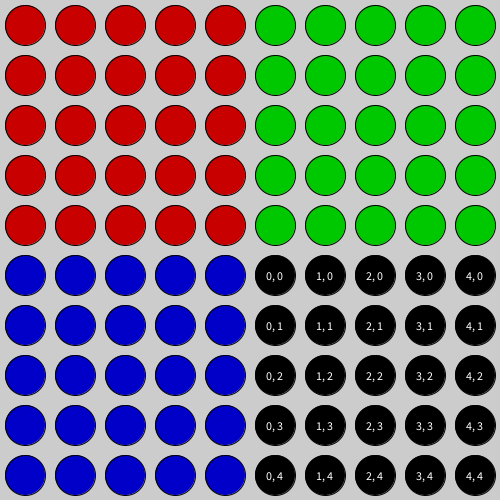

Vamos comparar algumas maneiras de obter este mesmo tipo de resultado.

grade

def setup():
    size(500, 500)

    # É possível não usar o valor do range(), modificando variáveis fora do laço
    fill(200, 0, 0)
    y = 25
    for _ in range(5):
        x = 25
        for _ in range(5):
            circle(x, y, 40)
            x = x + 50
        y = y + 50

    # Usando só os valores produzidos por um range() com passo é sucinto, mas só funciona com inteiros
    fill(0, 200, 0)
    for x in range(25, 250, 50):
        for y in range(25, 250, 50):
            circle(250 + x, y, 40)

    # Pode ser util saber o número da fila e da coluna.
    fill(0, 0, 200)
    for i in range(5):
        for j in range(5):
            circle(25 + i * 50, 250 + 25 + j * 50, 40)

    # Como o anterior, mas usando mais variáveis e desenhando os números
    text_align(CENTER, CENTER)
    w = 50
    for i in range(5):
        x = 250 + w / 2 + i * w
        for j in range(5):
            y = 250 + w / 2 + j * w
            fill(0)
            circle(x, y, w - 10)
            fill(255)
            text(f'{i}, {j}', x, y)

Variações da grade

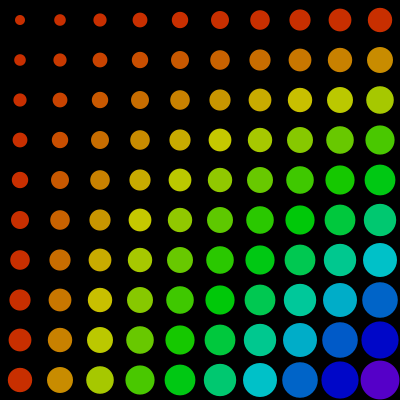

É possível também fazer uma “fila de colunas”, mudando só a ordem de encaixa dos laços (e ordem em que os círculos são desenhados) mas não o resultado visual final. Veja um exemplo, um pouco ampliado, em que a posição do elemento altera a cor e o tamanho:

colunas = 10
filas = 10

def setup():
    size(400, 400)
    color_mode(HSB)

def draw():
    background(0)
    no_stroke()
    cw = width / colunas # largura celula/coluna (também altura da fila)
    for j in range(filas):
        y = j * cw + cw / 2
        for i in range(colunas):
            x = i * cw + cw / 2
            # diâmeto baseado na soma da linha  coluna
            d = 10 + cw * (i + j) / (colunas * 2.5)
            # matiz baseado no produto da linha e coluna
            h = 10 + (i * j) * 2.2
            c = color(h, 255, 200)
            fill(c)
            # desenho do elemento em x, y
            circle(x, y, d)
