Detectando a sobreposição de elementos geométricos

Um conjunto interessante de perguntas, no domínio conhecido como geometria computacional, e que tem diversas apliações em jogos e programas gráficos interativos, é se um ponto ou elemento geométrico está encostando ou sobreposto a outro. Esse tipo de problemas são por vezes chamados também de “detecção de colisões”.

• O mouse está sobre o botão retangular?
• O ponto que se move neste jogo está sobre o círculo?
• Este elemento está dentro do polígono?
• O círculo encostou no triângulo?

As bibliotecas de simulação física respondem estas perguntas o tempo todo e não só as respondem como implementam sofisticados comportamentos resultantes das colisões simuladas entre objetos. Mas mesmo sem a complexidade adicional da simulação física, pra fazer sketches animados e interativos pode ser muito útil saber responder este tipo de perguntas.

Uma referência inestimável de funções que respondem as principais perguntas de colisões entre formas é o site www.jeffreythompson.org/collision-detection/.

Vamos experimentar aqui mostrar alguns dos casos mais simples. Para casos mais complexos, pode ser útil também experimentar usar uma biblioteca especializada em processar geometrias 2D, como shapely

Algumas implementações

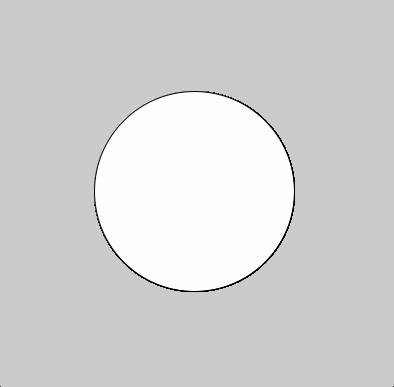

Ponto e círculo

Um dos casos mais simples, saber se um ponto está em um círculo, pode ser resolvido calculando a distância do ponto ao centro do círculo e comparando essa distância com o raio do círculo (se a distância for menou ou igual ao raio, o ponto está dentro).

# usando a função dist do py5
def point_in_circle(px, py, cx, cy, r):
    return dist(px, py, cx, cy) <= r

Retângulos

Retângulo sobrepondo retângulo

def rect_over_rect(x1, y1, w1, h1, x2, y2, w2, h2):
    return (x1 + w1 >= x2 and    # borda direita do r1 passa esquerda do r2
            x1 <= x2 + w2 and    # borda esquerda do r1 passa direita do r2
            y1 + h1 >= y2 and    # topo do r1 avança sobre base do r2
            y1 <= y2 + h2)       # base do r1 avança sobre topo do r2

Retângulo completamente dentro de um retângulo

Aa funçao rect_in_area() responde se um primeito retângulo está completamente dentro de um segundo retângulo.

def setup():
    size(400, 400)

def draw():
    background(200)
    rm = mouse_x, mouse_y, 200, 100
    ra = 50, 100, 300, 200
    no_fill()
    rect(*ra)
    if rect_in_area(*rm, *ra):
        fill(0, 200, 0)
    else:
        fill(255)
    rect(*rm)

def rect_in_area(xm, ym, wm, hm, xa, ya, wa, ha):
    return (xa < xm < xa + wa - wm and
            ya < ym < ya + ha - hm)

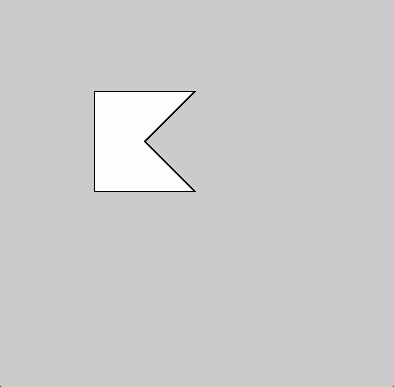

Ponto e polígono

Um dos mais importantes problemas da geometria comptutacional, esta função, baseada em Point Inclusion in Polygon Test de W. Randolph Franklin, recebe as coordenadas de um ponto e um iterável com pontos (ou tuplas de coordenadas) representando um polígono.

poly_pts = ((100, 100), (200, 100), (150, 150), (200, 200), (100, 200))

def setup():
    size(400, 400)

def draw():
    if point_in_poly(mouse_x, mouse_y, poly_pts):
        fill(0, 200, 0)
    else:
        fill(255)
    with begin_closed_shape():
        vertices(poly_pts)

def point_in_poly(x, y, poly_pts):
    inside = False
    for i, p in enumerate(poly_pts):
        pp = poly_pts[i - 1]
        xi, yi = p
        xj, yj = pp
        intersect = ((yi > y) != (yj > y)) and (x < (xj - xi) * (y - yi) / (yj - yi) + xi)
        if intersect:
            inside = not inside
    return inside

Experimentando com shapely

O mesmo problema do ponto em polígono, mas usando a biblioteca shapely.

import shapely  # será necessário instalar a a biblioteca

poly_pts = ((100, 100), (200, 100), (150, 150), (200, 200), (100, 200))
shapely_poly = shapely.Polygon(poly_pts)

def setup():
    size(400, 400)

def draw():
    shapely_point = shapely.Point(mouse_x, mouse_y)
    if shapely_poly.contains(shapely_point):
        fill(0, 200, 0)
    else:
        fill(255)

    with begin_closed_shape():
        vertices(poly_pts)
